Linksys WRT160NL Konsolen Kabel

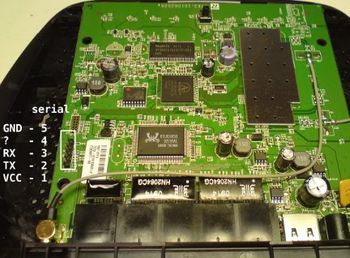

Die Pins für die Serielle Konsole des WRT160NL befinden sich im J3 Connector. Die Belegung ist wie folgt:
| Pin | Funktion |
|---|---|
| 1 | 3.3V |
| 2 | TX (oder RX) |
| 3 | RX (oder TX) |
| 4 | NC |
| 5 | GND |
Die Parameter zum Ansteuern dieser von einem PC aus sind:
| Einstellung | Wert |
|---|---|
| Baud Rate | 115200 |
| Bits | 8 |
| Parity | None (N) |
| Stop Bits | 1 |
Und zusammen sieht das dann so aus:
115200 8-N-1
USB Console Adapter PL-2303HXD
Ich habe mir bei Amazon aus China folgenden Adapter bestellt:
- https://amzn.to/3Ve7xyC (bezahlter Link)
Der Adapter Arbeitet mit dem PL-2303HXD Chipsatz der unter Linux automatisch erkannt wird. Für Windows und MacOS X bekommt man die Treiber auf folgender Seite:
Mehr Informationen zum Chip:
Das Ganze muss dann wie folgt miteinander verkabelt werden:
| Linksys J3 Pin | PL-2303HXD Pin |
|---|---|
| 1 | - |
| 2 | RX |
| 3 | TX |
| 4 | - |
| 5 | GND |
Nokia DKU-5/CA-42 Kabel
Ich habe mir bei Ebay einen 4 euro teures Noname Nokia DKU5 Kabel bestellt. Nun habe ich das Kabel nach dem USB Adapter auf ca. 4cm gekürzt (längere Kabel scheinen irgendwie nicht zu funktionieren!) und die schwarze Isolierung um die Adernpaare entfernt. Als nächstes habe ich meine PC Komponenten Kiste durchstöbert und einen alten Onboard USB Stecker gefunden, welcher auf einer Seite genau 5 Kontakte hat. Diesen habe ich dann als Steckverbindung für das WRT160NL Board (J3) genommen. Ich habe die einzelnen Adern einfach zusammengezwirbelt und mit Isolierband/Tesafilm neu isoliert. Wenn man den USB Adapter vorsichtig öffnet dann tauchen dort bei den Lötstellen alle benötigten Kontakte auf und man muss nur noch die Kabel in Richtiger Reihenfolge mit einander verbinden. Das Ganze muss dann wie folgt miteinander verkabelt werden:
| Linksys J3 Pin | DKU-5 Pin |
|---|---|
| 1 | - |
| 2 | TX |
| 3 | RX |
| 4 | - |
| 5 | GND |
Wer Löten kann, kann natürlich auch den "On Board USB Stecker" direkt mit seinen Kabeln am USB Adapter fest löten.

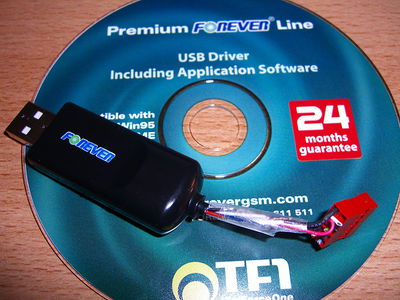

Das ganze sieht dann so aus:
